波浪形翅片電加熱管是指將雙頭電熱管按既定尺寸彎曲成多個U狀外觀結構，因其形似波浪而得名。該結構的優點在于在有限的長度內通過多個U型結構寬度延伸，有限安裝長度內管總長度增加，因表面負荷和加熱管長度成正比，功率相應增大，發熱速度和發熱量有效提升。

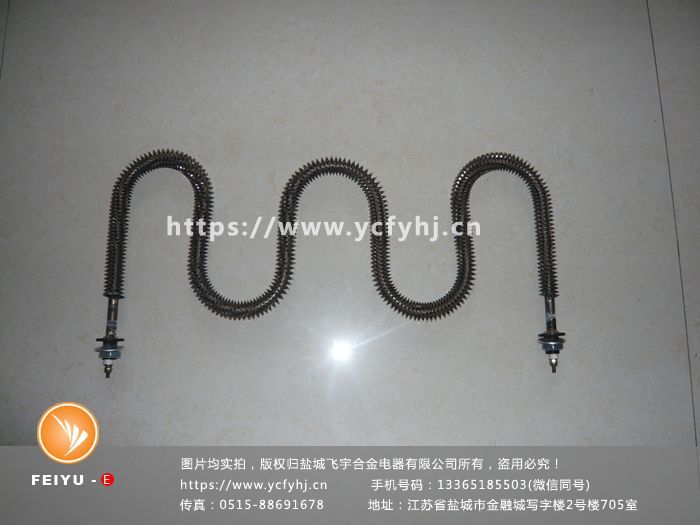

以上圖片為波浪形翅片電加熱管 實拍照片，盜用必究！



值得說明的是：



波浪形翅片電加熱管設計與定制：

設計以及定制前提：波浪形翅片電加熱管一般用于空氣干燒的工作環境下，客戶在定制設計之前需要告知具體的工作環境大小、是否有溫度控制設備，若有控制的溫度是多少？同時需要告知是否有風機循環裝置？以及安裝空間大?。?/span>



1、電壓、功率

2、管徑，通常管徑為：8mm、10mm、12mm、14mm、16mm、18mm、20mm

3、翅片種類選擇：方形翅片（25*50mm或者40*80mm）或者纏繞式翅片（一般采用6mm、10mm的鋼帶纏繞）

4、雙頭是否帶緊固件，若帶緊固件，大小多大？

5、外觀材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、SUS310S (俗稱：2520)、鈦管等。

6、翅片材質：10#碳鋼、SUS3201、SUS304、SUS321、SUS316L

7、電熱絲材質選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決于客戶的工作環境（溫度以及震動性）。



---



【翅片加熱管與不加翅片的加熱管區別】

1、翅片加熱管的散熱面積增加了2.5～4倍,管表面負荷增加了1.5倍。并具有升溫快、熱效率高、使用壽命長等優 點。

2、在有限的加熱裝置中，功率可達到光管功率的1.5～2倍，大大縮小了加熱裝置的體積，節約了用戶的成本。 翅 片加熱管廣泛用于靜止式流動空氣的加熱場所。在機械制造、汽車、紡織、食品、噴涂、空調等行業中用于熱風、通風、烘房、取暖等。



【翅片加熱管使用注意事項】



1.保溫：翅片加熱管常用于熱風循環和保溫系統中，四周應有保溫、隔熱層減少熱損失。

2.風速：翅片電加熱管一般風速在8-12米/秒比較合適，風速過高會增加壓頭損失、過低會降低散熱效率。

3.安裝：一般采用錯列方式安裝，使流過的空氣接觸面更大，充分加熱，帶走熱量。

4.接線部位保護：翅片加熱管的接線部位應該置于保溫層之外，一方面便于日后更換，另一方面尅防止接線部位溫 度過高損壞。

5.間歇使用時日常維護：長期閑置時，若絕緣電阻低于1兆歐時，可在200℃左右的烘箱中干燥處理，或降低電壓直 接通電加熱，直至絕緣電阻恢復正常。

6.其他：

工作環境空氣相對濕度不大于95%。

工作電壓不大于額定值的1.1倍，外殼應有效接地。

貯藏：應儲存在空氣流通、相對濕度不大于85%、無腐蝕性氣體的室內。
